• 355×16毫米 HF ERW管磨机

1. 一般规格

1.1.产品规格：

      圆管：Φ114mm – Φ355.6mm

      壁厚：4.0mm-16mm（Q235钢级，Ys≤250MPA）

      管道长度：最 大6–15 米（±3 毫米）

1.2.线圈规格：

      线圈材质：碳钢Q195、Q235、Q345

      线圈内径：Φ580/Φ760mm

      线圈外径：Φ1400mm – Φ2000mm

      最 大重量：25吨

      带材宽度：350mm – 1105mm (±0.5mm)

1.3.轧机规格：

      成型方式：冷轧成型

      成型焊接速度：0-30m/min

      焊机：固态高频1000KW

      装机容量：5000KVA

1.4.源头供应：

       动态功率：按要求

       控制功率：按要求

       送料方向：从左到右

       压缩空气：流量：10m³/分钟    压力：4－7Kg/cm²

       冷却水：HF：30m³/H;轧机：40m³/H;压力：3-5公斤/厘米²

       循环用水量：约1～3m³/H

       水质：乳液

       水箱容积：120 m³

1.5.车间要求

       高度：≥8m

       长度：120m

       宽度：24m

2. 生产流程

卷材准备-开卷-夹送矫平-端剪焊机-蓄能器-导辊-成型段-高频焊机-去毛刺-退火-空冷-水冷-定径段-飞行切断-输送机-坡口-水声测试

3. 设备介绍

3.1 线圈车

      容量：25吨

      移动速度：5m/min

3.2 开卷机

     容量：25吨

     开卷机类型：双锥型

     开卷机速度：15m/min

     驱动：交流电机5.5KW

3.3 直头整平机

      夹送辊：2辊

      整平辊：5辊

      卷材：42CrMo

      驱动：交流电机45KW

3.4 剪边焊机

      剪切方式：液压剪

      焊接方式：半自动CO2气保焊

3.5 蓄能器

      储能：卧式弹簧蓄能器

      存储长度：400-600m

      送料电机：AC110KW

      进给速度：Max.120m/min

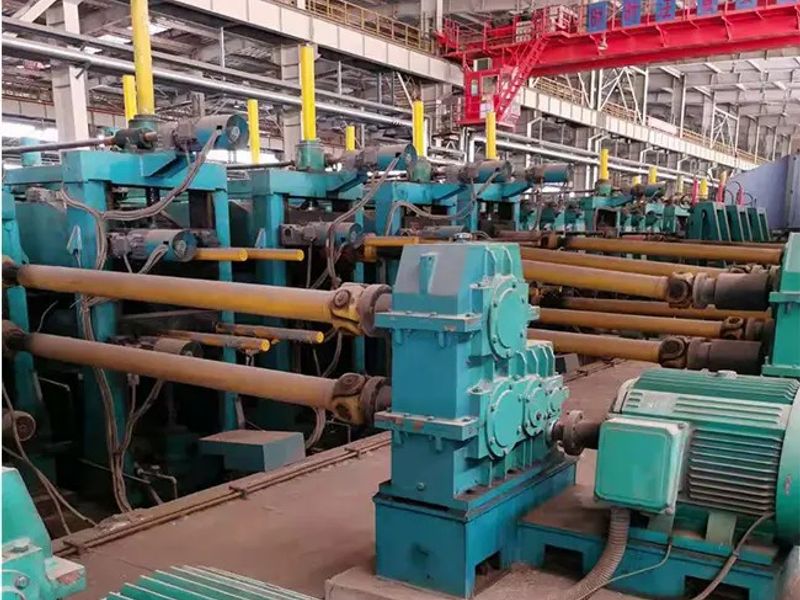

3.6 成型机

     10个水平辊架（H），6个立式辊架（V），1个导磨机

     传动：AC75KW从动（8台）、AC110KW从动（3台）

     主轴尺寸：Φ240mm；42CrMo

     立辊轴尺寸：Φ160mm；42CrMo

3.7 焊接段

      5 辊挤压和 2 刀片去珠，接缝压平

      挤压轴：Φ250mm；42CrMo

      上罗拉轴：Φ130mm；40Cr

3.8 导辊

      横轴：Φ240mm

      上辊调整：260mm

      驱动电机：AC75KW

3.9 风冷

     长度：65,000 米

3.10 水冷装置

        使管子冷却至室温。

        长度：8,000 毫米

        流量：25m³/h

3.11 浆纱机

        4×卧式轧辊架；4×立式轧辊架；2×土耳其人头

        传动：AC110KW从动（4台）

        主轴尺寸：Φ240mm；42CrMo

        立辊轴尺寸：Φ160mm；42CrMo

3.12 电脑飞锯

       切断尺寸：圆形Φ114-Φ355mm

       厚度：4.0-16毫米

       磨机速度：0-30m/min

       锯电机：AC55KW

       驱动电机：AC47KW

3.13 后锯输送机

       长度：18,000 毫米

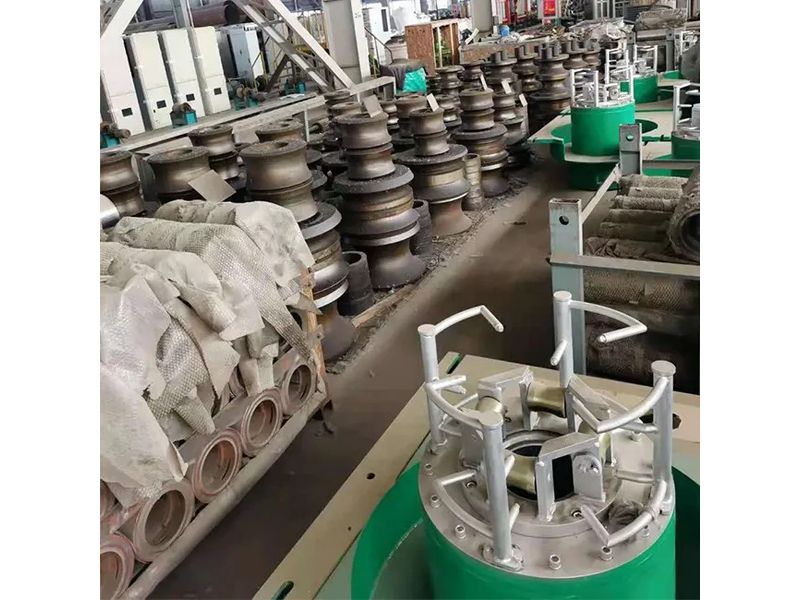

3.14 滚筒工具

        卷材：Cr12

        滚筒硬度：HRC58-60

        细节：

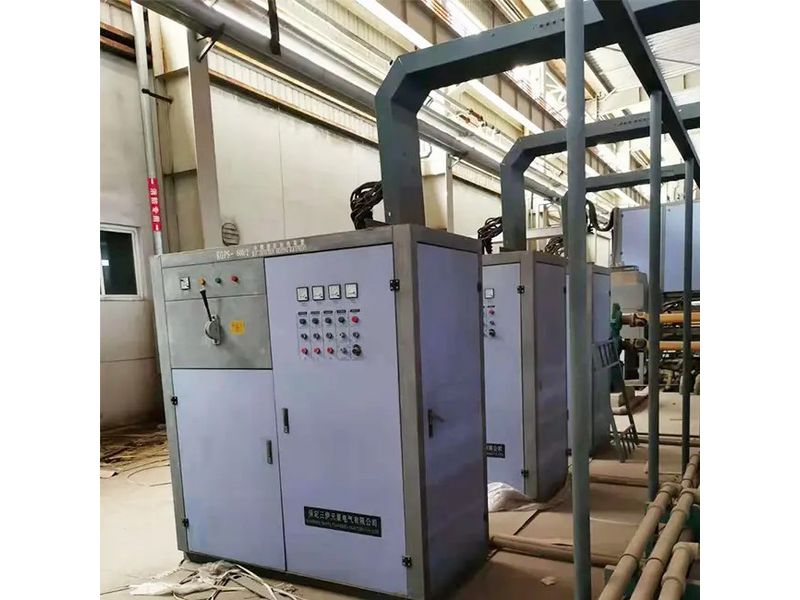

3.15 高频感应焊

        型号：GP1000

        输入电源：3P，380V，50HZ

        输出功率：1000KW

        输出频率：200-280KHZ

3.16 退火机

        型号：ZP600KW

        输入电源：3P，380V，50HZ
