后摆螺旋焊管设备(飞焊设备)

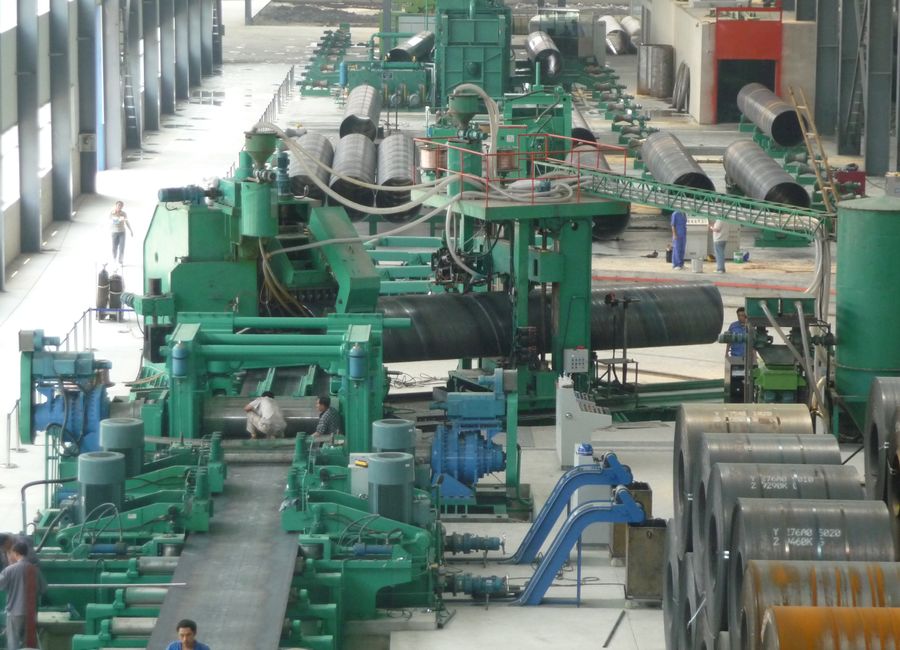

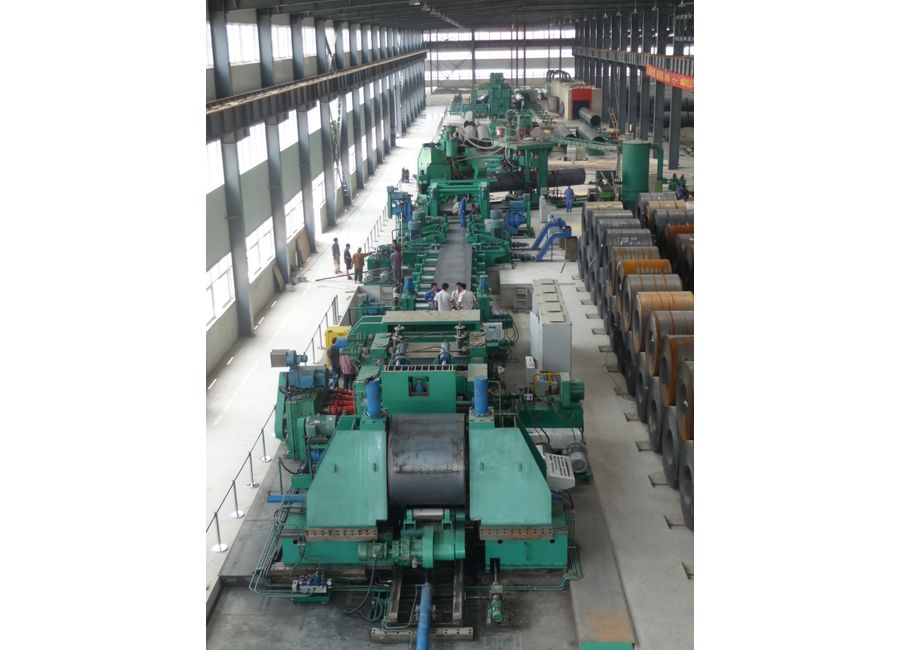

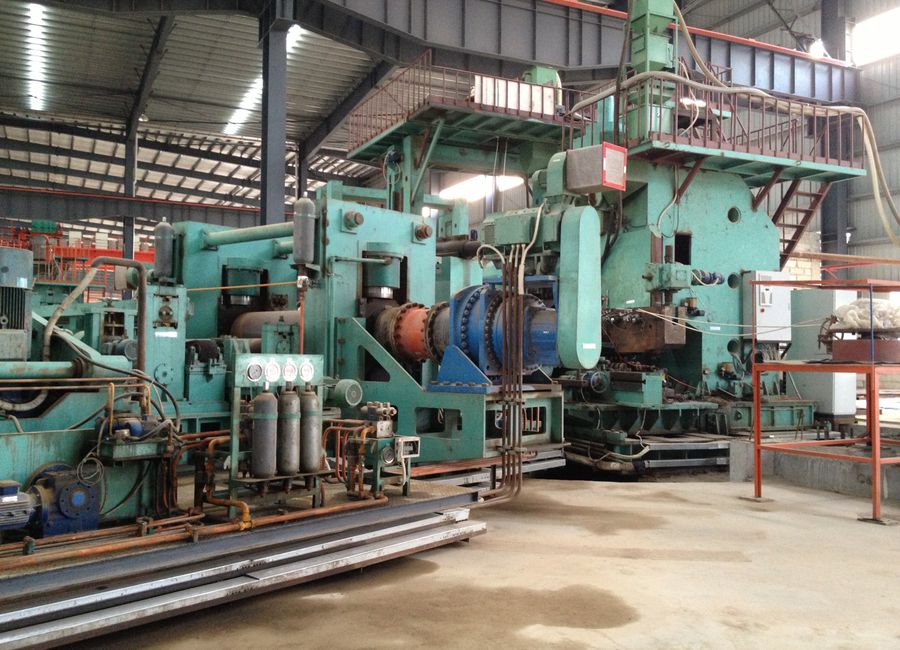

后摆式螺旋焊管设备是用来将钢卷通过其设备打开并矫平，然后以一定角度送入成型机，利用三辊卷板机的原理，在一定的角度上行成连续的圆管，并采用埋弧焊机对连续螺旋焊缝进行焊接。
后摆式双面螺旋埋弧焊管机是我司的主要产品，经过几年的不断探索和改进，螺旋焊管机的技术水平已经处于全球领 先地位，也是钢管厂最值得信赖和忠诚的合作伙伴。
- 1. 后摆式螺旋焊管设备
是用来将钢卷通过其设备打开并矫平，然后以一定角度送入成型机，利用三辊卷板机的原理，在一定的角度上行成连续的圆管，并采用埋弧焊机对连续螺旋焊缝进行焊接。钢卷在开卷，矫平，剪切对焊时螺旋管设备不停机等待。钢管对接焊接时，螺旋焊管机连续生产。埋弧焊管机采用连续生产模式，投资较大，产量高。产品满足API-5L和GB9711标准。
- 2. 根据产品用途的不同，后摆式螺旋焊管机组分为
1. API标准机型，国际标准机型。API标准机型主要用于生产石油，天然气（长距离）输送管，对钢管的材料及质量要求非常高，对机组设备和检验设备也相应要求非常高;
2. 国家标准机型主要用于短距离天然气输送以及输水管，城市管网建设;
3. 结构管，打桩管等。对钢材的材质和质量要求也较高，仅次于API标准。
- 3. 设备机型
|
编号 |
机组型号 |
管径(mm) |
板宽(mm) |
厚度(mm) |
占地面积（m2） |
|
1 |
JTF-426 |
Φ219～Φ426 |
300～600 |
3～14 |
24×200 |
|
2 |
JTF-529 |
Φ219～Φ529 |
300～800 |
3～16 |
24×200 |
|
3 |
JTF-630 |
Φ219～Φ630 |
300～1000 |
3～18 |
24×200 |
|
4 |
JTF-720 |
Φ219～Φ720 |
300～1200 |
4～25.4 |
24×200 |
|
5 |
JTF-820 |
Φ219～Φ820 |
350～1300 |
3～14 |
24×200 |
|
6 |
JTF-1020 |
Φ273～Φ1020 |
350～1300 |
3～16 |
24×200 |
|
7 |
JTF-1420 |
Φ325～Φ1420 |
500～1600 |
3～18 |
24×200 |
|
8 |
JTF-1620 |
Φ426～Φ1620 |
500～1600 |
4～25.4 |
30×300 |
|
9 |
JTF-1820 |
Φ508～Φ1820 |
500～2000 |
4～25.4 |
30×300 |
|
10 |
JTF-2020 |
Φ508～Φ2020 |
500～2000 |
4～25.4 |
30×300 |
|
11 |
JTF-2540 |
Φ508～Φ2540 |
500～2000 |
4～25.4 |
30×300 |
|
12 |
JTF-3200 |
Φ610～Φ3200 |
500～2000 |
4～25.4 |
30×300 |
|
13 |
JTF-3600 |
Φ720～Φ3600 |
600～2000 |
4～25.4 |
30×300 |
4. 生产工艺流程
上卷 — 开卷 — 矫平 — 剪切对焊 — 飞焊车 — 铣边机/圆盘剪 — 递送机— 预弯导板 — 成型 — 内焊 — 外焊 — 追踪切割 — 落管 — 补焊 — 管端平头 — X光探伤 — 水压试验 — 平头倒棱 — 超声波探伤 — 管端拍片 — 称重测长 — 标记 — 收集
